首页> 全部产品 > 流量仪表> 孔板流量计> JY-LG 一体化孔板流量计

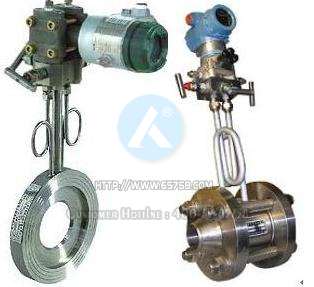

JY-LG 一体化孔板流量计

  • 价  格:
    ¥1 起
  • 品  牌:
  • 服  务:
    由 联泰国际仪表官网 发货并提供售后服务。
    售前咨询电话:400-67-65758 | 0086-0510-8989 8777
  • 支付方式:
    款到发货 网上支付 银行转账
基本资料
  • 商品编号:1885-801A01105
  • 外形尺寸:
  • 商品重量:1 KG
  • 输入信号:
  • 测量范围:
  • 资料下载:



联泰国际 上市品牌 导购须知
本产品详情数据由官网自动生成,与产品实际参数可能存在偏差,请以产品详情页面列表为准,特此提醒!!!联泰国际保留对产品外观及设计加以改进和改变的权利,无需事先通知。本网所售之产品均可为各位用户提供由联泰公司(品牌保障)开具的13%增值税专用发票(百元以上)或13%增值税专用电脑版普通发票,如需开票时要亲提供开票信息传真至:400-67-65758转3号键,进行信息核对确认,否则系默认为各位用户开具收据。对于订单产品数量多运费系统累加的或海外国际件及亲要指定快递的等,您拍下后一起提醒客服修改价格后付款哦,请谅解!!!其他问题可以直接联系客服,请各位用户慎拍哦。



【规格】DN20~3000mm PN 0.25~32MPA

一、产品概述:

JY-LG孔板流量计有悠久的历史背景,江苏进源仪表厂各种试验数据齐全。结构简单,无可动部件、长期使用稳定可靠,精度高。有丰富的设计制造和应用经验。标准化程度高,线性好,可不必进行实流标定。孔板流量计有可靠的实验数据和完善的国际、国家标准GB2624-93。在国外和国内有着其固有的巨大市场,用户熟悉、数据完善;遵循国际标准计算与加工、使用灵活方便;国内目前流量测量中应用最广泛的仍然是差压式流量计,据有关资料的估计占流量仪表总用量的75%-85%之间。它在蒸汽锅炉、石油、化工、钢铁、电力、水利、造纸、制药、食品和化纤等行业中被广泛使用。

二、原理及结构:

充满管道的流体,当它们流经管道内的流量孔板时,流速将在流量孔板的节流处形成局部收缩,从而使流速加快,静压力降低,于是在标准孔板前后便产生了压力降或叫压差,介质流动的流量愈大,在流量孔板前后产生的压差也就愈大,所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程式(能量守恒定律)的原理为基础的。

三、主要技术参数

公称通径: DN20 – DN1000

依据国家标准GB/T2624-93进行设计制造

依据国家检定规程JJG 640-94进行出厂检定

基本精度: ±0.5%±1%±1.5%

流量范围: ≥ 1:15

公称压力: 0.61.01.62.54.06.410MPa

被测介质:饱和蒸气、过热蒸气、 水、空气、天然气、其它混合介质

被测介质温度:-10℃~+450℃

供电电源:智能流量积算仪220VAC, 流量变送器24VDC(由积算仪供电),

输出信号: 4-20mA DCRS485通讯

防爆性能: 本安型ibIICT5

三、安 装
可水平、垂直安装,应保证管内充满液体。
孔板流量计前,后直管段应是直的,无肉眼可见弯曲,同时应是圆的,内壁应洁净,无凹坑与沉淀物。
直管段长度要求及节流装置安装应符合GB/T26224—93有关规定。

订货时请详细提供以下数据:
1)被测介质 名称

2)最大、常用、最小流量。
3)工作压力、工作温度
4)介质密度、粘度 (水,蒸汽,常用气体可以不提供)
5)管道材质、内径、外径

四、显示仪表 江苏进源仪表厂JY-XMJA型智能流量积算仪

< 键上排依次显示: F瞬时流量t/h, P工作压力MPa,C工作温度℃

产品示意图】


环室取压标准孔板
PN≤2.5

环室取压标准孔板
4.0≤PN≤6.4

钻孔取压标准孔板
PN≤2.5

紧固式八槽孔板
PN≤10

焊接式八槽孔板
PN≤10

径距取压标准孔板
PN≤2.5

高压透镜垫孔板
PN22,32

法兰取压标准孔板
4.0≤PN≤6.4

差压式流量计


标准孔板配差压仪表,用于测量封闭管道中单相流体(液体、气体或蒸汽)的流量。在工业过程控制、调节系统中有着广泛的应用。

标准孔板系标准节流装置,基于伯努利方程和连续性原理。

  标准孔板有以下特点:
  1、适应的流体种类广泛,从高温、高压流体到低温、负压流体,适应范围最广。
  2、结构简单、牢固、使用寿命长。
  3、性能稳定,工作可靠,配各种功能的差压变送器,可满足不同用户的需求。
  4、安装、使用、维护方便。
  5、无需实流校验,对气体流量、大口径流体流量,尤为重要。

  本厂执行国际标准ISO5167或国家标准GB/T2624。

二、主要技术数据

取压方式 角接取压(环室取压、单独钻孔取压) 法兰取压 D、D/2取压
公称通径(mm) 50≤DN≤1000mm(超过1000mm的也可设计制造)
孔径比范围β=d/D 0.20 ~ 0.75
雷诺数范围ReD 5×103 ~ 1×108
压力范围(MPa) 基本不限
测量精度 1%,与变送器精度有关
安装方式 夹装式、法兰式、焊接式等


三、订货须知

  用户需提供以下数据及要求:
  1、工艺管道外径、内径;
  2、流体介质名称(若为气体,注明其成分);
  3、介质工作温度;
  4、介质工作压力(表压);
  5、取压方式及安装方式;
  6、介质流量(最大、常用、最小;并说明是在什么状况下);
  7、要求材质(节流件、环室、法兰等);
  8、差压、压力、温度、流量、显示等仪表的要求;
  9、压力损失;
   10、其它要求.
