JY-PH平衡流量计

  • 价  格:
    ¥1 起
  • 品  牌:
  • 服  务:
    由 联泰国际仪表官网 发货并提供售后服务。
    售前咨询电话:400-67-65758 | 0086-0510-8989 8777
  • 支付方式:
    款到发货 网上支付 银行转账
基本资料
  • 商品编号:1885-801A01096
  • 外形尺寸:
  • 商品重量:1 KG
  • 输入信号:
  • 测量范围:
  • 资料下载:



联泰国际 上市品牌 导购须知
本产品详情数据由官网自动生成,与产品实际参数可能存在偏差,请以产品详情页面列表为准,特此提醒!!!联泰国际保留对产品外观及设计加以改进和改变的权利,无需事先通知。本网所售之产品均可为各位用户提供由联泰公司(品牌保障)开具的13%增值税专用发票(百元以上)或13%增值税专用电脑版普通发票,如需开票时要亲提供开票信息传真至:400-67-65758转3号键,进行信息核对确认,否则系默认为各位用户开具收据。对于订单产品数量多运费系统累加的或海外国际件及亲要指定快递的等,您拍下后一起提醒客服修改价格后付款哦,请谅解!!!其他问题可以直接联系客服,请各位用户慎拍哦。



JY-PH平衡流量计是第三代节流装置,这种流量计的测量精度是传统节流装置的5~10倍,流动噪声降低到1/15,永久压力损失约为1/3,压力恢复快2倍,最小直管段可以小至0.5D,没有活动的部件,安装和使用非常方便简单,可省去大直管段,大大减少流体运行所需的能量消耗,是一种具有广阔应用前景的节能仪表。

特点:
    1.测量精度高
       由于平衡流量传感器具有多孔结构的特点,能对流场进行平衡,降低涡流、振动和信号噪声,流场稳定性大大的提高,表体采用特制的精密管道和专用取压装置,使精确度比传统节流装置提升了5-10倍。
       经过实流标定,传感器精确度可达±0.3%、±0.5%,适用于贸易计量场合。
       几何尺寸检验,传感器精确度可达±0.5%、±1.0%,适用于过程控制场合。
       平衡流量计加工重复性极高,与传统节流装置一样,在实流标定数据基础上,可以实现几何尺寸检定。
    2.直管段要求低
       平衡流量传感器能将流场平衡,调整稳定,且压力恢复比传统节流装置快两倍,大大缩短了对直管段的要求。大多数情况下直管段可以小至0.5D~2D,尤其对于特殊或昂贵的管道,采用平衡流量计可以省去大量的直管段。
    3.永久压力损失低
        平衡流量计的对称平衡设计,减少了涡流的形成和紊流摩擦,降低了动能的损失,在同样的工况下,与传统节流装置比较,压力损失较少了70%,接近文丘里管,从而节省了相当大的运行成本,值得大量推广。
    4.量程比宽
       与传统节流装置相比,平衡流量计极大提高了测量量程比.研究结果显示,雷诺数大于50000时,选择合适的孔径参数,平衡流量计无上限,根据工业测量实际应用的需要,常规测量量程比为10:1,选择合适的参数可以做道30:1或更高。
    5.重复性和长期的稳定性好
       平衡流量传感器能将流场平衡稳定,使重复性大大提高,可达到±0.1%。
       平衡流量计多个流通孔分散受力,无锐角磨损,其β值长期保持不变,长期稳定性非常好;整个仪表无可动部件,使用寿命比传统节流装置延长了5-10倍。
    6.耐脏污不宜堵
       多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了死区的形成,保证脏污介质顺利通过多个孔,减少了流体孔被堵塞的机会。
    7.测量范围宽
       根据实验结果,我们知道:平衡流量计的性能,使其流速可以从最小到音速,其最小雷诺数可低于200,最大雷诺数大于107;β值可选0.25~0.9。
    8.适用范围
       平衡流量计工作温度,压力取决于管道和法兰的材质和等级,工作温度最高可达到850℃,42MPa。
       适合极低温流体LNG,液空气,液氮,液氧,液氩,液化乙烯,液氢,液氯等,能有效防止气化,测量效果最佳。
       平衡流量计可以测量汽液两相、浆料、甚至固体颗粒测量,还可以测量双向流。
       平衡流量计左右完全对称,因此可以十分方便地测量双向流。
技术指标:
    管径范围:DN15~DN3000
    精度:±0.3%、±0.5%、±1%
    直管段要求:0.5D~2D
    永久压损:孔板的1/3~1/4
    量程比:10:1,合适的工况数据可以做到更宽。
    重复性:0.1%
    Re范围:200~107
    β范围:0.25~0.9
    温度范围:金属管道能承受的温度,最高可达850℃。
    压力范围:金属管道能承受的压力,最高可达42MPa。
    耐脏污:特殊的设计和计算
    可以测量双向流
应用范围
可应用于气体、液体、气液两相,液态气体、双向流、脏污介质、浆料的测量。
安装直管道要求(数值以管径D倍数表示

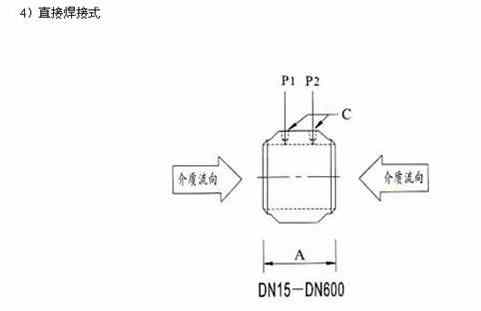

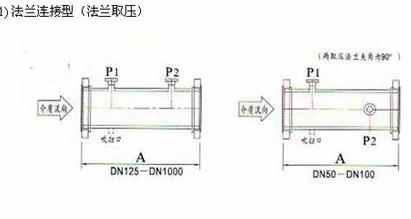

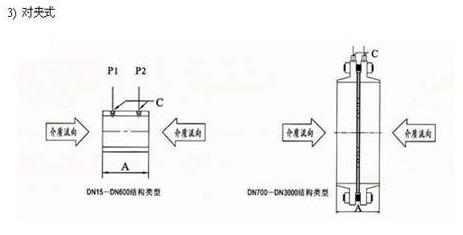

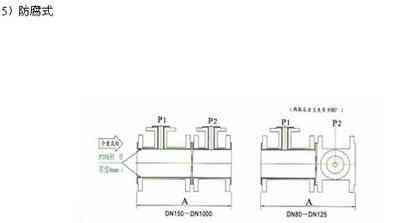

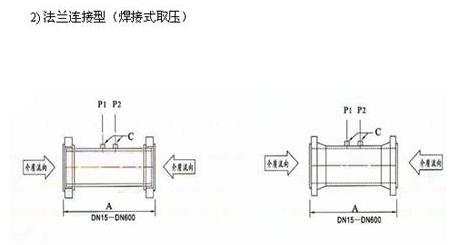

安装方式及介质流向








系统安装示意

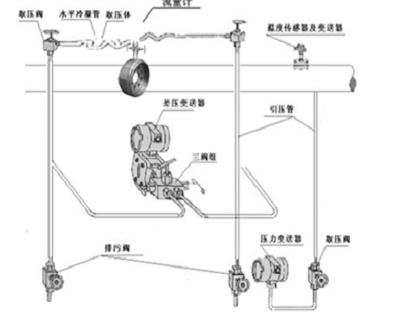

平衡流量测量系统安装示意图
5、平衡阀与三阀组的安装要求
平衡阀或三阀组的作用
⑴调整差压变送器的零点
⑵防止差压变送器的正负、压室过压

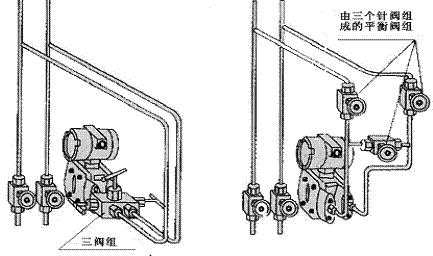

请按下图所示方法与引压管路连接。

6.差压变送器的安装要求
⑴将平衡流量计正压则引压管导入三阀组接至差压变送器的正压室,将平衡流量计负压侧引压管导入三阀组接至差压变送器的负压室
⑵差压变送器在工艺管道上的安装位置与被测介质有关,为了获得较好的安装效果,应注意考虑下面情况
A 防止变送器与腐蚀性或过热的被测介质直接接触
B 防止渣滓在引压管内沉积,堵塞
C 正负压两侧引压管的长度应尽量相同
D 正负压两侧引压管内的液柱压头应保持平衡
E 引压管安装在温度梯度和温度波动最小的地方
⑶测量液体流量时,差压变送器应安装在被测管道的旁边或下面,以便气泡排入管道中
⑷测量气体流量时,差压变送器应安装在被测管道的旁边或上面,以便积聚的液体容易流入管道中
⑸测量蒸汽流量时,差压变送器应安装在被测管道的下面,以便冷凝水能充满在引压管中。应特别注意,测量蒸汽或其它高温介质时,要防止差压变送器接触介质的温度超过变送器使用的极限温度。
7.温度、压力变送器的安装要求
1、测量过热蒸汽介质时,必须要加温度一体化变送器和压力变送器,进行动态补偿。测量饱和蒸汽介质时,必须要加压力变送器,进行动态补偿。
2、 测量天然气、煤气介质时,必须要加压力变送器进行动态补偿,而且要用加安全栅及防爆装置的变送器。
3、 测量热水介质,需要有热量显示时,必须要加温度一体化变送器,否则可省去温度一体化变送器。
4、 温度一体化变送器安装在被测管道上,必须再平衡流量计前5D 只管段或或后2D 直管段以外温度探头顶端应插入超过管径二分之一,以保证测量精度。
5、 差压变送器的压力取压点,必须在平衡流量计前5D 直管观段或后2D 直管段以外,其间安装开关阀。对于温度一体化变送器和压力变送器的安装,原则上只要符合常规的安装规范就可以满足本系统的要求,其具体的安装要求可分别参见各自的安装说明书。
调试及运行
按安装原则和程序安装完成后,在系统调试之前要检查所有设备、管道、阀门、接头、导线、接线端子、信号插头等是否齐全、正确、牢靠,管道和设备有无堵塞、泄露现象,导线和信号接插点有无接错、短路、断线、接触不良等问题,经检查确认无误后方可进行系统调试,其调试步骤如下:
1、引压管排污:
1)将平衡流量计两侧取压阀打开(注意:必须讲阀全部打开);
2)将三阀组两侧的正负压阀关闭、中间的平衡阀打开;
3)将引压管两侧正负压派无阀打开,进行排污。清洁引压管。
2、引压管冷凝:
1)关闭排污阀,让介质在引压管中自然冷凝,直到整个管道内全部充满冷凝水为止(大概需要4个小时)。
2)当引压管中已有足够的冷凝水时,可将三阀组两侧的正负压阀打开(此时中间的平衡阀仍处于开启状态),让冷凝水分别进入差压变送器正负压室中。由于冷凝水的积沉需要一定的时间,因此开始差压变送器的显示值不会准确,等冷凝水完全充满整个测量系统(包括取压体、引压管和差压变送器的正负压室)后,差压变送器的指示机会趋于正常(大概需要2个小时)。
3、差压变送器的排气:
为保证差压变送器正负压腔中的残余空气排除干净,将变送器正负压室上的排气气。
4、差压变送器调零:
a) 关闭差压变送器正负压室上排气阀。
b) 将三阀组两侧的正负压阀关闭(此时中间的平衡阀仍处于开启状态)。(见下图)

差压变送器调零时三阀组状态图
注:差压变送器调零注意事项:
1)零位调整螺钉和量程调整螺钉切勿搞混、搞错。安装现场切勿
进行差压变送器的量程调整;
2)变送器调零时正负压室及两侧引压管温度必须相同,如果两侧
有温差则调整的零点会随时间产生漂移;
3)若在现场用变送器进行正、负迁移补偿,则应在偷运状态下做零位调整。若迁移量过大,则不能再差压变送器上进行迁移补偿。
5、流量测量:
将三阀组两侧的正负压阀打开,中间的平衡阀关闭,进入测量状态。
